Giải bài 21 vật lí 7: Sơ đồ mạch điện Chiều dòng điện

  • 1 Đánh giá

Các thợ điện căn cứ vào đâu để có thể mắc các mạch điện đúng như yêu cầu cần có ? Để trả lời câu hỏi này, KhoaHoc xin chia sẻ bài Sơ đồ mạch điện - Chiều dòng điện thuộc chương trình SGK lớp 7. Hi vọng với kiến thức trọng tâm và hướng dẫn trả lời câu hỏi một cách chi tiết, đây sẽ là tài liệu giúp các bạn học tập tốt hơn

Nội dung bài viết gồm 2 phần:

  • Lý thuyết
  • Hướng dẫn giải bài tập SGK

A. LÝ THUYẾT

  • Mạch điện được mô tả bằng sơ đồ và từ sơ đồ mạch điện có thể lắp mạch điện tương ứng.
  • Chiều dòng điện là chiều từ cực dương qua dây dẫn và các thiết bị điện tới cực âm của nguồn điện

B. BÀI TẬP VÀ HƯỚNG DẪN GIẢI

Hướng dẫn trả lời các câu hỏi giữa bài

Trang 58 Sgk Vật lí lớp 7

Sử dụng các kí hiệu trên đây, hãy vẽ sơ đồ cho mạch điện hình 19.3 theo đúng vị trí các bộ phận mạch điện như trên hình này.

=> Xem hướng dẫn giải

Trang 58 Sgk Vật lí lớp 7

Hãy vẽ một sơ đồ khác so với sơ đồ đã vẽ ở câu C1 bằng cách thay đổi vị trí các kí hiệu trong sơ đồ này.

=> Xem hướng dẫn giải

Trang 59 Sgk Vật lí lớp 7

Xem hình 20.4 và so sánh chiều quy ước của dòng điện với chiều dịch chuyển có hướng của các electron tự do trong dây dẫn kim loại.

=> Xem hướng dẫn giải

Trang 59 Sgk Vật lí lớp 7

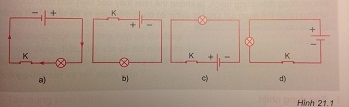

Hãy dùng mũi tên như trong sơ đồ mạch điện hình 21.1a để biểu diễn chiều dòng điện trong các sơ đồ mạch điện hình 21.1b, c, d. - sgk Vật lí 7 trang 59

Hãy dùng mũi tên như trong sơ đồ mạch điện hình 21.1a để biểu diễn chiều dòng điện trong các sơ đồ mạch điện hình 21.1b, c, d.

=> Xem hướng dẫn giải

Hướng dẫn giải bài tập cuối bài

Câu 6: Trang 59 Sgk Vật lí lớp 7

Giải câu 6 bài 21: Sơ đồ mạch điện - Chiều dòng điện - sgk Vật lí 7 trang 59

Hãy tìm hiểu cấu tạo và hoạt động của chiếc đèn pin dạng ống tròn vỏ nhựa thường dùng (hình 21.2)

a) Nguồn điện của đèn gồm mấy chiếc pin ? Kí hiệu nào cho bảng trên đây tương ứng với nguồn điện này ? Thông thường, cực dương của nguồn điện lắp về phía đầu hay về phía cuối đèn pin ?

b) Hãy vẽ sơ đồ mạch điện của đèn pin và dùng mũi tên kí hiệu chiều dòng điện chạy trong mạch điện này khi công tắc đóng.

=> Xem hướng dẫn giải

=> Trắc nghiệm vật lí 7 bài 21: Sơ đồ mạch điện Chiều dòng điện
